Gli assi lineari con azionamento a cremagliera sono progettati per una dinamica elevata e corse lunghe, e vengono spesso impiegati anche in applicazioni Pick & Place, dove è richiesta un'elevata precisione di ripetibilità con tempi di ciclo brevi.
Gli assi lineari a cremagliera sono disponibili anche come semplici guide lineari senza azionamento. Queste fungono spesso da guide supplementari.
Gli assi lineari possono essere facilmente combinati in sistemi pluriasse mediante scanalature di fissaggio / fori e accessori standard. I nostri consulenti di prodotto saranno lieti di supportarvi nella pianificazione e realizzazione della vostra soluzione di sistema.
Utilizzate il nostro strumento di ricerca prodotti online e confrontate tra loro le unità lineari, ricevete i dati del catalogo e CAD o chiedete direttamente informazioni sui prodotti desiderati.
Qui si accede allo strumento di ricerca prodotti per le tecnologie lineari:

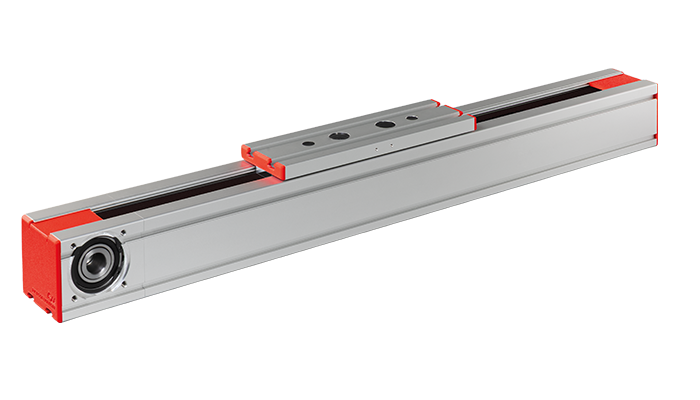

Ricerca prodotti onlineRK EcoLine Z (asse lineare con guida a scorrimento / guida a rulli)
Unità lineare economica con cinghia dentata e sistema di guida selezionabile. Si distingue per un rapporto qualità-prezzo ottimizzato, un design orientato all’applicazione e la soluzione ideale sia in termini di robustezza che di dinamica
| Misure | 80 | Mx max. | 50-60 Nm | |
| Corsa max. | 2592 mm | My max. | 170-204 Nm | |
| Fx max. | 1300 N | Mz max. | 105-135 Nm | |
| Fy max. | 600-700 N | Guida | A scelta con asse lineare a guida a scorrimento o a rulli | |
| Fz max. | 1435-1640 N | |||
| Di più... |
Il RK MonoLine Z è una guida a rulli nel segmento di prestazioni superiore che convince grazie all'eccezionale rapporto qualità-prezzo.
| Misure | 40, 60, 80, 120 | Mx max. | 14-280 Nm |
| Corsa max. | 5465-5780 mm | My max. | 35-1010 Nm |
| Fx max. | 480-4800 N | Mz max. | 55-1780 Nm |
| Fy max. | 1100-9400 N | Guida | • Guida a rullidisponibile senza azionamento |
| Fz max. | 694-5200 N | Optional | • Slitta di guida allungata |
| versione anticorrosione |
Unità lineare con azionamento Omega. Un'altra tipica applicazione è l'uso come asse a sbalzo.
| Misure | 60, 80, 80x120, 80x160 | Mx max. | 95 Nm |
| Corsa max. | 5620 mm | My max. | 564 Nm |
| Fx max. | 1500 N | Mz max. | 982 Nm |
| Fy max. | 4367 N | Optional | • Fori di centratura nel carro |
| Fz max. | 2509 N | • Carrello corto e lungo | |
| • Elemento di tenuta in posizione di montaggio verticale |
Asse compatto su guida a sfere per carichi elevati.
| Misure | 200 | Mx max. | 920 Nm | |
| Corsa max. | 5620 mm | My max. | 1600 Nm | |
| Fx max. | 4700 N | Mz max. | 1500 Nm | |
| Fy max. | 82000 N | Guida | • Guida a rullidisponibile senza azionamento | |
| Fz max. | 12000 N | • Sistema di ritenuta integrato RK Safelock |
Talento allround con sistema di guida incapsulato.
| Misure | 60, 80, 120, 160 | Mx max. | 48-500 Nm | |
| Corsa max. | 5665-9010mm | My max. | 160-1200 Nm | |
| Fx max. | 1000-6000 N | Mz max. | 140-1150 Nm | |
| Fy max. | 700-5100 N | Guida | • Guida a rullidisponibile senza azionamento | |
| Fz max. | 2500-8900 N | • Sistema di ritenuta integrato RK Safelock |
