Linearachsen mit Zahnriemenantrieb sind für eine hohe Dynamik mit langen Verfahrwegen konzipiert und werden beispielsweise auch häufig in Pick & Place Anwendungen eingesetzt, wo es letztendlich auch auf eine hohe Wiederholgenauigkeit bei kurzen Zykluszeiten ankommt.
Die Zahnriemen-Linearachsen sind auch ohne Antrieb als reine Linearführung lieferbar. Diese dienen oft als lose mitlaufende Momentenstütze.
Über Befestigungsnuten/Bohrungen und Standardzubehör lassen die Linearachsen problemlos zu Mehrachssystemen kombinieren. Unsere Produktberater unterstützen Sie auch gerne bei der Auslegung und Konstruktion Ihrer Systemlösung.
Nutzen Sie unseren Online-Produktfinder und vergleichen Sie Lineareinheiten miteinander, erhalten Katalog- und CAD-Daten oder fragen die gewünschten Produkte direkt an.
Hier geht es zum Produktfinder für Lineartechnik:
Online-ProduktfinderRK EcoLine Z (Gleitführungs- / Rollenführungs-Linearachse)
Wirtschaftliche Zahnriemen-Lineareinheit mit wählbarem Führungssystem. Überzeugt durch ein optimiertes Preis-Leistungs-Verhältnis, anwendungsorientierte Ausführung und die passende Lösung für Robustheit oder Dynamik
| Baugröße | 80 | Mx max. | 50-60 Nm | |
| Hub max. | 2592 mm | My max. | 170-204 Nm | |
| Fx max. | 1300 N | Mz max. | 105-135 Nm | |
| Fy max. | 600-700 N | Führung | • Wahlweise mit Gleit- oder Rollenführung | |
| Fz max. | 1435-1640 N | |||
| Mehr erfahren... |

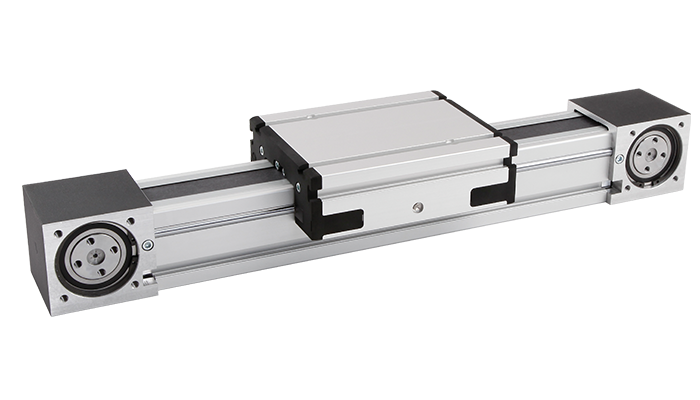

Die RK MonoLine Z ist eine Rollenführung im oberen Leistungssegment, die mit einem sehr guten Preis-Leistungs-Verhältnis überzeugt
| Baugröße | 40, 60, 80, 120 | Mx max. | 14-280 Nm | |
| Hub max. | 5465-5780 mm | My max. | 35-1010 Nm | |
| Fx max. | 480-4800 N | Mz max. | 55-1780 Nm | |
| Fy max. | 1100-9400 N | Führung | • Rollführung ohne Antrieb lieferbar | |
| Fz max. | 694-5200 N | Optional | • verlängerter Führungschlitten | |
| Mehr erfahren... | • korrosionsgeschützte Ausführung |
Lineareinheit mit Omega-Antrieb. Eine typische Anwendung ist der Einsatz als Auslegerachse.
| Baugröße | 60, 80, 80x120, 80x160 | Mx max. | 95 Nm |
| Hub max. | 5620 mm | My max. | 564 Nm |
| Fx max. | 1500 N | Mz max. | 982 Nm |
| Fy max. | 4367 N | Optional | • Zentrierbohrungen Führungsschlitten / Endelementen |
| Fz max. | 2509 N | • verlängerter Führungschlitten | |
| Mehr erfahren... | • optional Halteelement bei vertikaler Einbaulage |
Kompakte Kugelschienen-Linearachse für hohe Belastungen
| Baugrößen | 200 | Mx max. | 920 Nm | |
| Hub max. | 5620 mm | My max. | 1600 Nm | |
| Fx max. | 4700 N | Mz max. | 1500 Nm | |
| Fy max. | 8200 N | Führung | • Gleitführung ohne Antrieb lieferbar | |
| Fz max. | 12000 N | • RK Safelock Haltesystem |
Allround-Talent mit gekapseltem Führungssystem. Optionale Varianten mit Haltesystem für Vertikalachsen und als Reinraumausführung lieferbar.
| Baugrößen | 60, 80, 120, 160 | Mx max. | 48-500 Nm | |
| Hub max. | 5665-9010mm | My max. | 160-1200 Nm | |
| Fx max. | 1000-6000 N | Mz max. | 140-1150 Nm | |
| Fy max. | 700-5100 N | Führung | • Rollführung ohne Antrieb lieferbar | |
| Fz max. | 2500-8900 N | Optionale Ausf.: | • RK Safelock Haltesystem | |
