RK Rose+Krieger erweitert das Programm seiner Einrohr-Linearachsen für einfache Handverstellung um die Gleitführungen RK LightUnit-G und RK LightUnit-G telescope. Besondere Merkmale der neuen Linearachsen aus Aluminium sind die einstellbare Rastposition des Führungsschlittens beziehungsweise des Führungsrohrs, die gewichtsreduzierte Konstruktion, die Korrosionsbeständigkeit sowie die einfache Montage mit nur einem Werkzeug.
Die spindelgetriebene Einrohr-Linearachse RK LightUnit wurde speziell für die einfache Verstellung per Hand entwickelt. Sie besitzt eine aus Aluminium bestehende Spindel sowie Kunststoffgleitlager. Diese sorgen für eine gewichtsreduzierte Bauweise, sodass der Führungsschlitten ohne großen Kraftaufwand verfahren werden kann. Diese Einrohr-Linearachsen ergänzt RK Rose+Krieger nun um die Gleitführungen RK LightUnit-G und RK LightUnit-G telescope mit einstellbaren Rastpositionen.
- Ihr Mehrwert:
- Einfach – Montage mit nur einem Werkzeug
- Flexibel – Individuelle Einstellung der Positionierungselemente
- Vielseitig – Frei wählbare Führungsschlitten für vielfältige Anwendungen
- Schnell lieferbar – Alle Komponenten ab Lager verfügbar
- Kompatibel – Vielfältige Anbindungsvarianten mit RK Rohrverbindern
Einstellbare Rastfunktion

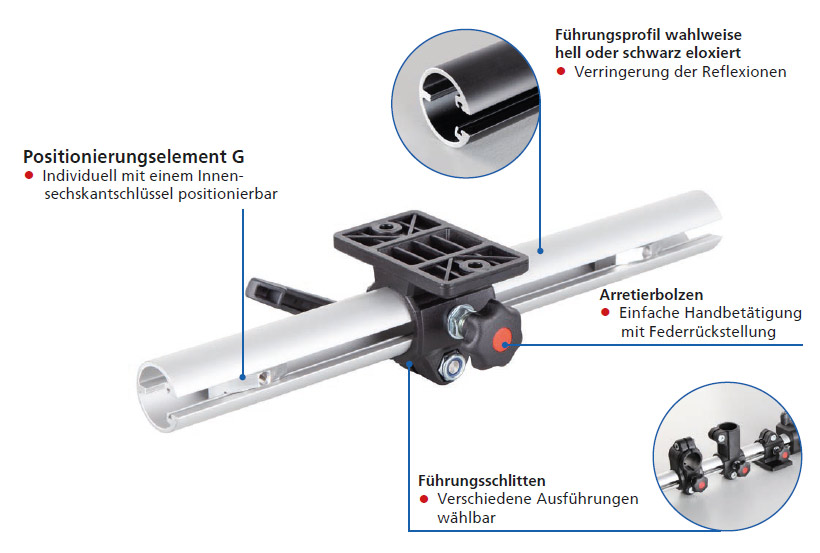

Das Aluminium-Führungsprofil der RK LightUnit-G ist im Zuschnitt bis zu einer Länge von 1.500 mm frei wählbar. Für die exakte Positionierung des per Hand verstellbaren Führungsschlittens werden sogenannte Positionierungselemente in der Nut des offenen C-Führungsprofils befestigt. Beim Verfahren rastet der Rastbolzen des Führungsschlittens automatisch in diese Positionierungselemente ein. Das Besondere gegenüber anderen Lösungen ist, dass die aus Aluminium bestehenden Positionierungselemente jederzeit, mittels eines Innensechskantschlüssels, gelöst und an anderer Stelle wieder arretiert werden können. Somit können beliebig viele Rastpositionen ohne Bohren realisiert werden.

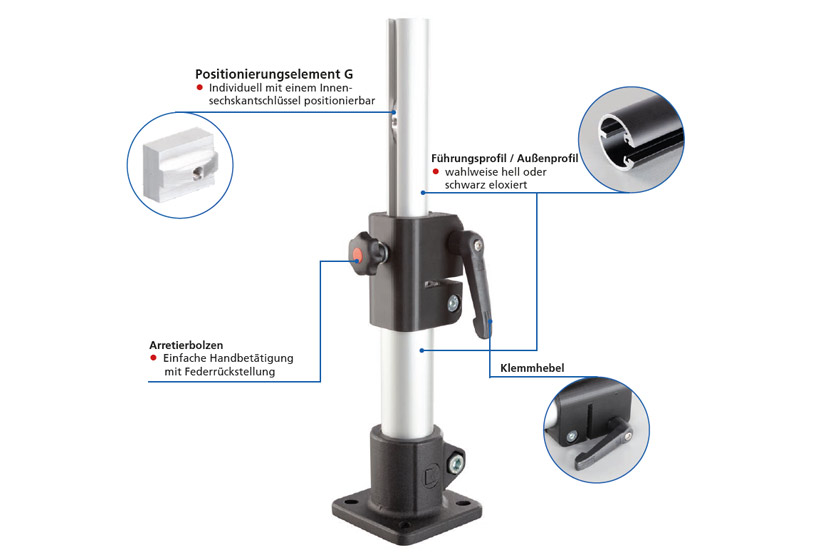

Im Gegensatz zur RK LightUnit-G besitzt die Teleskopausführung ein Führungsrohr, das per Hand positioniert werden kann. Dabei können ebenfalls mittels der Positionierungselemente im C-Führungsprofil beliebig viele Rastpositionen definiert werden.
Vielseitig einsetzbar

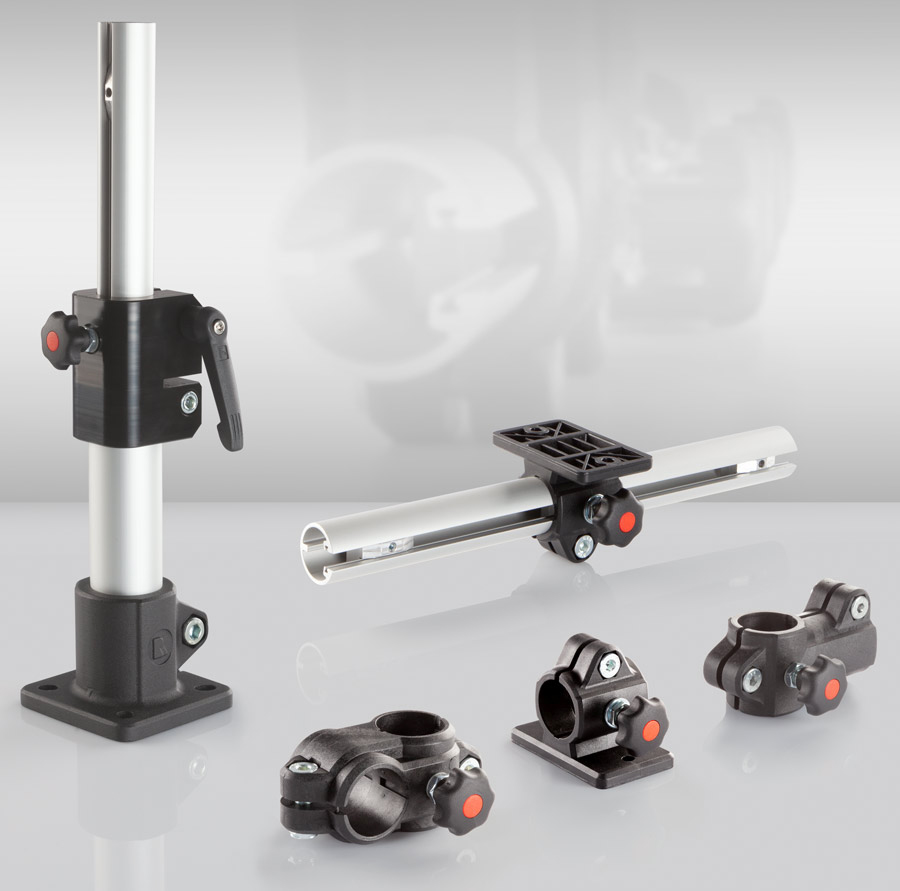

Die Gleitführungen sind unter anderem prädestiniert für Formatverstellungen an Förderstrecken, die Positionierung von Sensoren und Lichtschranken, Sägeanschläge, den Vorrichtungsbau sowie Anwendungen, bei denen eine einfache Positionierung oder Höhenverstellung per Hand erfolgen soll. Für die Realisierung der unterschiedlichen Anforderungen stehen die Führungsschlitten aus Kunststoff in 3 verschiedenen Ausführungen zur Verfügung. Sollte es die Anwendung erfordern, können dabei verschiedene Typen von Führungsschlitten auf einem Führungsprofil eingesetzt werden. Jedes einzelne Element der neuen Gleitführungen kann vom Anwender separat bezogen werden. Durch dieses Baukastensystem können Sie entsprechend den Anforderungen flexibel zusammengestellt werden. Ein weiterer Vorteil ist, dass alle Komponenten ab Lager schnell lieferbar sind.
