El soporte para monitor RK admite grandes cargas, por lo que es adecuado para el uso en entornos industriales

Soporte para monitor RK: extremadamente resistente, flexible y personalizable

Soporte VESA o universal para la incorporación de monitores, pantallas o cajas de mando

En la actividad diaria, nos encontramos por doquier con monitores, paneles táctiles y cajas de mando o visualización; y no solo en la oficina. Para programar o consultar los datos de funcionamiento de las máquinas e instalaciones industriales, se utilizan modernos paneles táctiles o cajas de mando. En los vehículos industriales, los sistemas de cámara y monitor facilitan las maniobras marcha atrás, y los equipos de navegación, la determinación de la posición. En los sistemas transportadores, las pantallas permiten supervisar y visualizar los diferentes procesos. También en los puestos modernos de montaje existen con frecuencia cajas de mando o pantallas planas.


Soportes de monitor convencionales y sus inconvenientes

Por lo general, los sistemas convencionales están diseñados para el uso en oficinas. Las limitaciones de estos soportes para monitor se ponen de relieve en los entornos industriales. Habitualmente, solo admiten pequeñas cargas de entre seis y doce kilogramos, y no son lo suficientemente robustos para su uso en máquinas, instalaciones o puestos de montaje. Si se someten a vibraciones, sacudidas o ajustes frecuentes, las articulaciones esféricas habituales no ofrecen un sostén suficiente o ven limitada su vida útil. Un problema frecuente es, por ejemplo, el desajuste involuntario del soporte.




Los soportes para monitor RK también están preparados para la dura rutina diaria industrial

Los soportes para monitor RK también están preparados para la dura rutina diaria industrial

Requisitos para soportes para monitor de uso industrial

En el uso industrial, los soportes para pantalla deben ser capaces de satisfacer exigencias elevadas: Deben tener una mayor capacidad de carga, y poder fijarse de manera que resistan las vibraciones. Además, deben cumplir los requisitos de un puesto de trabajo ergonómico. Es decir, debe ser posible ajustar todos los grados de libertad de manera independiente y sin necesidad de herramientas. La posición ajustada debe ser mantenida de manera fiable incluso si son sometidos a sacudidas. Otro aspecto importante para un soporte versátil para monitor es su flexibilidad en lo referente a su incorporación a una máquina/instalación y a las dimensiones de conexión del terminal. Es habitual que los usuarios se sirvan de estructuras de construcción propia que requieren mucho trabajo, de soluciones auxiliares de oficina o de sistemas de brazo soporte sobredimensionados. Estas soluciones no soportan bien el paso del tiempo en aplicaciones industriales o son excesivamente caras.


Los soportes para monitor deben poder ajustarse con flexibilidad

Los soportes para monitor deben poder ajustarse con flexibilidad

El soporte para monitor RK, flexible y personalizable

RK Rose+Krieger se volcó en este tema y desarrolló un soporte para monitor flexible y orientable, a la altura de las exigencias de la industria: El soporte para monitor RK ha sido diseñado para monitores, cajas de mando y paneles táctiles de hasta 25 kg, y ofrece múltiples grados de libertad. Permite girar, inclinar y abatir la pantalla, y —si se acopla a un sistema de tubos cuadrados o redondos— también ajustarla en altura. ¡Y todo esto sin necesidad de herramientas! Todos los grados de libertad se pueden ajustar de forma independiente por medio de los tornillos con palanca o maneta. El ajuste de la inclinación se realiza en incrementos de 15° y dispone de un bloqueo resistente a las vibraciones.

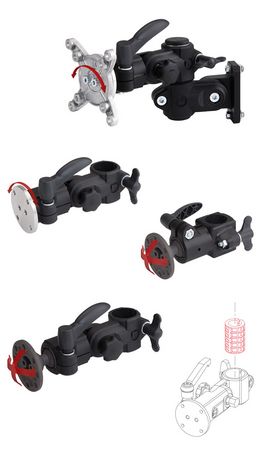

El soporte para monitor RK es flexible: puede fijarse a tubos o paredes, con un soporte VESA o uno universal

El soporte para monitor RK es flexible: puede fijarse a tubos o paredes, con un soporte VESA o uno universal

Acoplamiento del monitor mediante soporte VESA o soporte universal

Otra gran ventaja de los soportes es su completa flexibilidad en lo referente a las dimensiones de unión de los terminales y a las posibilidades de montaje. El usuario puede elegir entre fijar la pantalla/caja de mando mediante una placa de conexión según el estándar VESA 75/100 —es decir, con los orificios de fijación situados en un patrón de 75 x 75 mm o 100 x 100 mm— o mediante una placa circular universal de atornillado, fabricada en aluminio. Esto permite conectar prácticamente cualquier carcasa sin problemas, y sin necesidad de elementos especiales.

El soporte para monitor se puede montar en una ranura de un sistema cualquiera de perfiles de aluminio por medio de tacos de corredera, y también en cualquier otro tubo, perfil o pared. Los elementos de montaje necesarios, tales como tornillos y tacos de corredera para la fijación al sistema de perfiles RK, están incluidos en el suministro.

El soporte para monitor RK está formado por una combinación optimizada de materiales: El soporte de pared y las placas de acoplamiento son de aluminio, las uniones para tubos, de plástico de alta resistencia. Como la estructura está compuesta por productos estándar RK, el soporte para monitor con todas las opciones de montaje se puede entregar en un plazo muy breve y con un coste reducido.


Soporte para monitor con articulación esférica – abatible libremente 60°

Soporte para monitor con articulación esférica – abatible libremente 60°

Soporte para monitor con articulación esférica

Además de la versión del soporte para monitor RK Rose+Krieger ofrece ahora un soporte para monitor con articulación esférica. Esta variante admite cargas de hasta 10 kg (estáticas) y ofrece aún más grados de libertad. Gracias al recubrimiento especial de la articulación esférica y al mecanismo de sujeción con modelo de utilidad registrado, esta variante del soporte también garantiza una fijación segura.

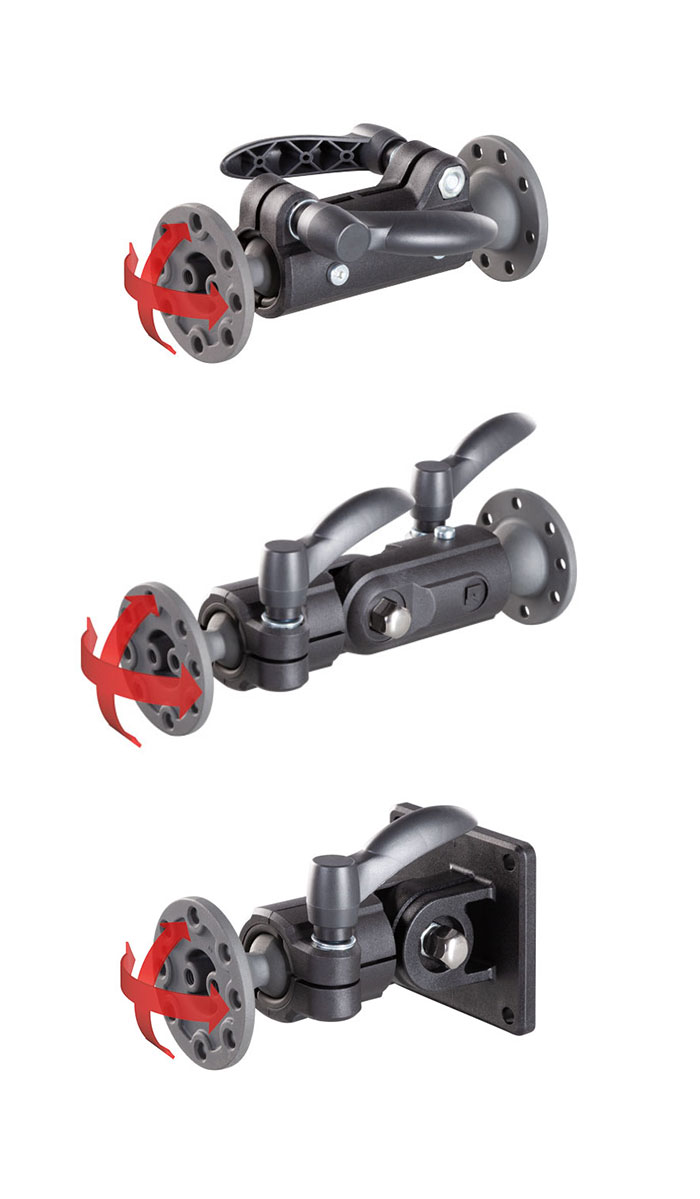

Vista de conjunto de alternativas

Soporte para monitor con brida giratoria

Soporte para monitor con articulación giratoria

Nuevo: Soporte para monitor compact

Versión básica para una fácil conexión de dispositivos de visualización Incluso más grados de libertad a través de un conector de rótula El soporte del monitor en la versión "compacta" es nuevo para el programa. estará disponible a partir de finales de abril de 2018

Características:

  • Capacidad de carga máx. 25 kg (estática)
  • Orientable 90°
  • Manguitos reductores (opcional) (redondo 20 e 25mm, cuadrado 20mm)

Características:

  • Capacidad de carga máx. 10 kg (estática)
  • Abatible libremente 60°
  • Manguitos reductores (opcional) (redondo 20 e 25mm, cuadrado 20mm)

Características:

  • Diseño corto
  • Uniones de apriete de varias piezas (adecuadas para montajes posteriores o ampliaciones)
  • Manguitos reductores (opcional) (redondo el cuadrado 20, 25, 30mm)


Soporte para monitor 6x: se pueden ajustar 6 monitores individualmente

Ejemplo de aplicación: Soporte para monitor 6x: se pueden ajustar 6 monitores individualmente

Soporte para monitor para varios monitores (doble, triple, cuádruple, 6x)

Además del uso como soporte para monitor individual, también es posible posicionar varios monitores. El sistema modular RK Rose+Krieger (uniones para tubos, sistema de perfiles) ofrece posibilidades casi ilimitadas para el posicionamiento óptimo de los soportes para monitor y dispositivos de visualización.

En salas o puestos de control a menudo es necesario colocar un gran número de monitores y dispositivos de visualización de modo adyacente o superpuesto. El brazo de soporte telescópico permite, por ejemplo, posicionar de un modo ergonómico y muy sencillo un número indefinido de monitores con los más diversos formatos.

Animación soporte para monitor / ejemplo para varios monitores:

Resumen de las ventajas del soporte para monitor RK:

  • Acoplamiento del monitor específico para el usuario o de dimensión normalizada VESA
  • Los materiales de alta resistencia garantizan un soporte de la carga duradero y seguro para cargas de hasta 25 kg / con articulación de hasta 10 kg
  • Gran ergonomía de trabajo gracias al ajuste de la altura en función de la estatura
  • Ajuste óptimo del campo de visión mediante la capacidad de giro lateral
  • Bloqueo resistente a vibraciones en incrementos de 15° o abatible libremente 60°
  • La opción de abatir el monitor permite utilizarlo en vertical o apaisado
  • Posibilidad de acoplamiento mediante tacos de corredera a un perfil de aluminio y, por tanto, al bastidor de la maquinaria
  • Los orificios de fijación universales posibilitan un montaje sencillo en la pared




Un soporte para tableta (iPAD, tableta PC, etc.) completa la serie para el soporte de monitor RK

Un soporte para tableta (iPAD, tableta PC, etc.) completa la serie para el soporte de monitor RK

El soporte para tableta y un brazo de soporte amplía el espectro de accesorios del soporte para monitor RK

Con los soportes para monitor de RK Rose+Krieger es posible ajustar de manera óptima la visión en el monitor o en un panel de mando. Por medio de una extensión en forma de un brazo giratorio es posible ampliar el radio de acción.
En función de la carga que deba soportar (peso del monitor, capacidad de soporte de par), puede elegirse entre dos brazos de soporte/brazos giratorios.

Leer más


El soporte para monitor RK es un sistema de sujeción estable y flexible para monitores, pantallas y otros paneles de mando que ya forma parte de numerosas aplicaciones. La gama de accesorios se amplía ahora con un nuevo soporte para tableta, además de un brazo de soporte.

Leer más


RK Rose+Krieger cuenta con una amplia cartera de productos de uniones para tubos fabricadas en aluminio, plástico y acero inoxidable. El soporte de monitor aquí descrito ha sido diseñado y probado por nosotros, y aprobado para un amplio rango de aplicaciones. En principio, también es posible adaptarlo a las necesidades específicas del cliente. En caso de que su aplicación específica requiera un modelo modificado, no dude en consultarnos. Sirviéndonos de nuestra amplia cartera de productos y de nuestra experiencia en la técnica de unión, estamos seguros de poder ofrecerle un soporte para monitor óptimo.
