Linearachsen mit Spindelantrieb

Spindel-Lineareinheiten

Spindel-Lineareinheiten für einfache bis hin zu hochdynamischen Verstellaufgaben

Linearachsen mit Spindelantrieb werden vorzugsweise eingesetzt, wenn vergleichsweise (im Vergleich zu einer Linearachse mit Zahnriemenantrieb) hohe axiale Schubkräfte anliegen oder/und höchste Genauigkeit gefordert wird.
Die Positionierung des Schlittens erfolgt je nach Baureihe über eine Gleitführung oder eine Rollenführung.
Die RK-Linearachsen lassen sich auch zu Mehrachssystemen kombinieren. Standardzubehör steht Ihnen hierfür zur Verfügung. Wir sind Ihnen bei der Auslegung und Konstruktion einer Systemlösung gerne behilflich.

Schnell und einfach zur richtigen Lineareinheit

Nutzen Sie unseren Online-Produktfinder und vergleichen Sie Lineareinheiten miteinander, erhalten Katalog- und CAD-Daten oder fragen die gewünschten Produkte direkt an.


Hier geht es zum Produktfinder für Lineartechnik:

Online-Produktfinder
Produktfinder Lineareinheiten
Produktfinder Lineareinheiten

RK LightUnit (Einrohr-Linearachse)

Die "leichte" Lineareinheit für einfache Handverstellungen.

Baugrößen 30 Mx max. 2,5 Nm
Hub max. 920 mm My max. 5,5 Nm
Fx max. 300 N Mz max. 5,5 Nm
Fy max. 550 N Spindel • Rechts-oder Linksgewinde
Fz max. 1210 N   • Rechts- und Linksgewinde

E (Einrohr-Linearachse)

Vielseitige Alleskönner in einem unschlagbaren Preis-Leistungsverhältnis

Baugrößen 18, 30, 40, 50, 60, 80 Mx max. 1,5-70 Nm
Hub max. 890-2740 mm My max. 4-170 Nm
Fx max. 400-4500 N Mz max. 4-170 Nm
Fy max. 90-5500 N Spindel • Rechts- oder Linksgewinde
Fz max. 60-5650 N   • Rechts- und Linksgewinde
      • geteilte Spindel

E-II Edelstahl (Einrohr-Linearachse)

Die E-II-Edelstahl ist 100 % korrosionsbeständig und besitzt gegenüber den Standard-Einheiten einen erweiterten Temperaturbereich von -30 bis +80 °C oder -30 bis +150 °C

Baugrößen 30, 40 Mx max. 6-14 Nm
Hub max. 1283-2769 mm My max. 15-40 Nm
Fx max. 800-1000 N Mz max. 15-40 Nm
Fy max. 500-1200 N Spindel • Rechts- oder Linksgewinde
Fz max. 500-1900 N   • Rechts- und Linksgewinde
Mehr erfahren...

Linearführung RE (Zweirohr-Führung)

Robuste Linearführung für einfache Verstellungen im mittleren Lastbereich

Baugrößen 30, 40 Mx max. 65-155 Nm
Hub max. 3000 mm My max. 65-155 Nm
Fy max. 330-600 N Mz max. 20-65 Nm
Fz max. 1600-2400 N

Rohrsystem-Lineareinheit EP(X) (Doppelrohr-Linearachse)

Die robuste Doppelrohr-Lineareinheit – kompensiert hohe Biegemomente bei Hand- und Motorverstellung

Baugrößen 18, 30, 40, 50, 60, 80   Mx max. 20-650 Nm
Hub max. 320-2610 mm   My max. 30-780 Nm
Fx max. 400-4500 N   Mz max. 35-1100 Nm
Fy max. 200-14000 N   Spindel • Rechts- oder Linksgewinde
Fz max. 100-9100 N     • Rechts- und Linksgewinde
        • geteilt

Rohrsystem-Lineareinheit EP(X)-II (Doppelrohr-Linearachse)

Die neue Generation der Doppelrohr-Einheit EP(X)-II kompensiert hohe Biegemomente bei Hand- und Motorverstellung.

Baugrößen 30, 40   Mx max. 60-160 Nm
Hub max. 1398-2820 mm   My max. 60-190 Nm
Fx max. 800-1000 N   Mz max. 75-240 Nm
Fy max. 1000-6000 N   Spindel • Rechts- oder Linksgewinde
Fz max. 550-2200 N     • Rechts- und Linksgewinde
        • geteilt


• Protect: mit Faltenbalg und Schutzart IP40

Mehr erfahren...



• Spindelklemmung optional

Rohrsystem-Lineareinheit EPX-II KG (Doppelrohr-Linearachse)

EPX-II KG Lineareinheit mit präzisem Kugelgewindetrieb und Vollwellen.

Baugrößen 30, 40   Mx max. 70-160 Nm
Hub max. 1270-2250 mm   My max. 85-250 Nm
Fx max. 1000-1200 N   Mz max. 99-280 Nm
Fy max. 1100-2400 N   Spindel • Rechtsgewinde
Fz max. 1100-2400 N


• Protect: mit Faltenbalg und Schutzart IP40

Mehr erfahren...



• Spindelklemmung optional

PLM (Profil-Linearachse)

Die kleine Baureihe zur Positionierung leichter Lasten. Auch als reine Gleitführung ohne Spindelantrieb lieferbar.

Baugrößen 20, 40x20   Mx max. 3-4 Nm
Hub max. 855 mm   My max. 10-14 Nm
Fx max. 125 N   Mz max. 10-14 Nm
Fy max. 160-200 N   Spindel • Rechts- oder Linksgewinde
Fz max. 180-220 N     • Rechts- und Linksgewinde
        • geteilt
        • ohne Antrieb (Führung)

RK Compact (Profil-Linearachse)

Flache Kurzhub-Linearachse für die Handverstellung mit sehr gutem Preis-Leistungsverhältnis. Auch als reine Gleitführung ohne Spindelantrieb lieferbar.

Baugrößen 30, 50, 80, 120   Mx max. 3-32 Nm
Hub max. 130-400 mm   My max. 3-59Nm
Fx max. 50-215 N   Mz max. 3-59 Nm
Fy max. 160-1150 N   Spindel • Rechts- oder Linksgewinde
Fz max. 160-1150 N     • Rechts- und Linksgewinde
        • ohne Antrieb (Führung)

SQL (Profil-Rollführung)

Low-cost Linearführung für den mittleren bis schweren Belastungsfall

Baugrößen 40, 60, 80, 120, 160   Mx max. 50-134 Nm
Hub max. 5750 mm   My max. 70-121 Nm
Fx max.   Mz max. 140-243 Nm
Fy max. 1500-2500 N   Spindel • ohne Antrieb (Führung)
Fz max. 1000-1500 N

quad® (Profil-Linearachse)

Kompakte, variantionsreiche Linearachse für Hand- und Motorverstellung im mittleren Lastbereich

Baugrößen 30,40, 50, 60, 80   Mx max. 6-80 Nm
Hub max. 1479-2894 mm   My max. 11-140 Nm
Fx max. 800-2500 N   Mz max. 8-85 Nm
Fy max. 600-6000 N   Spindel • Rechts- oder Linksgewinde
Fz max. 600-6000 N     • Rechts- und Linksgewinde
        • geteilt
        • ohne Antrieb (Führung)

PLS (Profil-Linearachse)

Mittlere bis schwere Lasten motorisch oder per Hand verstellen – ein leichtes für die PLS. Auch als reine Linearführung ohne Spindel lieferbar.

Baugrößen 30,40, 50, 60, 80   Mx max. 14-124 Nm
Hub max. 830-3000 mm   My max. 20-168 Nm
Fx max. 340-3050 N   Mz max. 22-169 Nm
Fy max. 790-2550 N   Spindel • Rechts- oder Linksgewinde
Fz max. 790-2550 N     • Rechts- und Linksgewinde
        • ohne Antrieb (Führung)

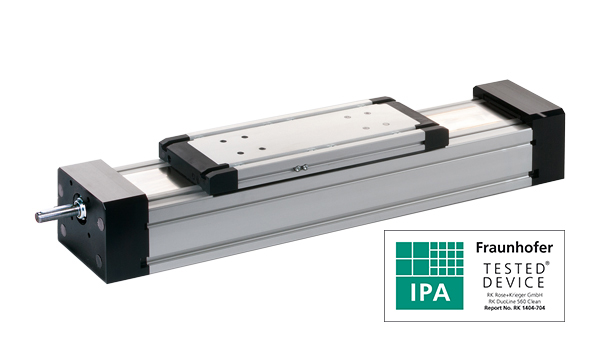

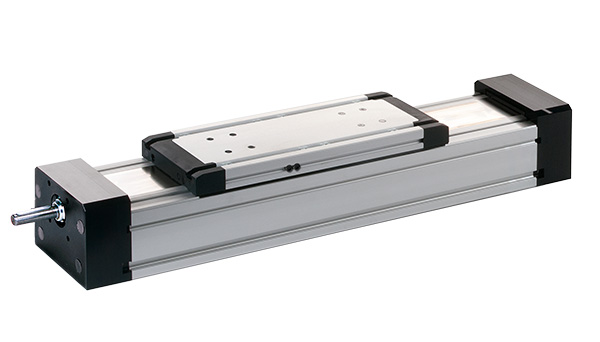

RK DuoLine S (Profil-Linearachse)

Das Optimum an Leistung, Präzision und Ausstattungsmerkmalen für dynamische Verstellungen. Als Linearführung ohne Spindelantrieb lieferbar. Optionale Varianten mit Haltesystem für Vertikalachsen und als Reinraumausführung lieferbar.

Baugrößen 50, 60, 80, 120, 160   Mx max. 45-500 Nm
Hub max. 2268-4440 mm   My max. 380-1200 Nm
Fx max. 1400-8000 N   Mz max. 350-1150 Nm
Fy max. 930-5100 N   Spindel • Rechtsgewinde
Fz max. 1100-8900 N     • Rechts- und Linksgewinde
        • ohne Antrieb (Führung)
      Optionale Ausf.: RK Safelock Haltesystem


Reinraum-Achsen (EN ISO 14644-1)
